3.5寸主板 EMB-3204
EMB-3204 是一款基于 Intel Elkhart Lake 低功耗平台的 3.5 英寸工业主板，采用 146×113.6mm 紧凑尺寸与 DDR4 内存技术，配备 2×2.5GbE 网口和五路显示输出，为物联网网关和嵌入式设备提供经济高效的低功耗方案。
型号：EMB-3204
产品特性
- 搭载 Intel Elkhart Lake Celeron J6412 / J6426 处理器，4核，10W TDP
- 3.5 英寸主板规格 146×113.6mm，紧凑型低功耗方案
- 单通道 DDR4 2400MHz 最高 32GB，1×SO-DIMM
- 2×RJ45 网口（Intel i225-AT 2.5GbE），高速网络通信
- 3×HDMI + 1×LVDS/eDP + 1×S-Video，五路显示输出
- 1×M.2 Key-M NVMe + 1×M.2 Key-E WiFi + 1×SATA3.0，存储与无线扩展
- 宽压 9~24V 供电，工作温度 0~60℃，支持 Windows 10 / Linux

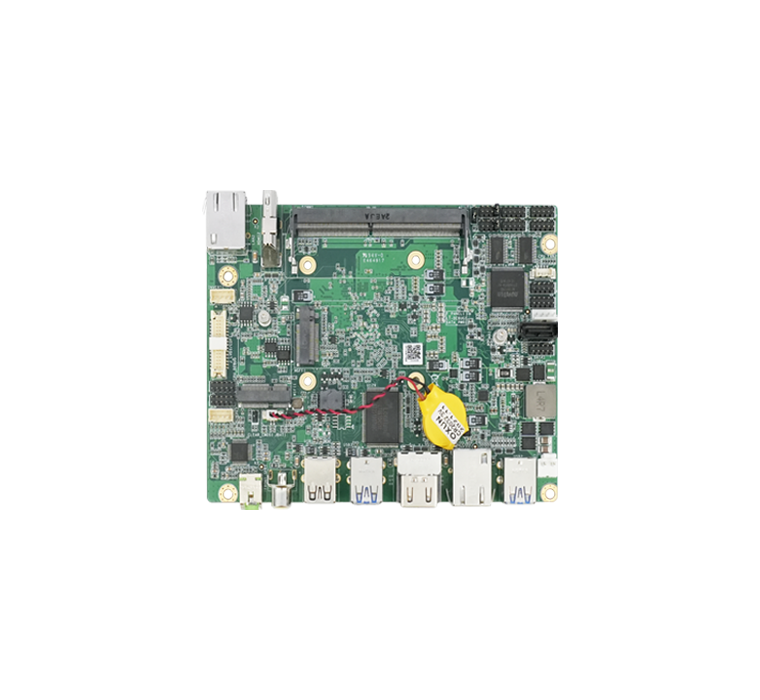

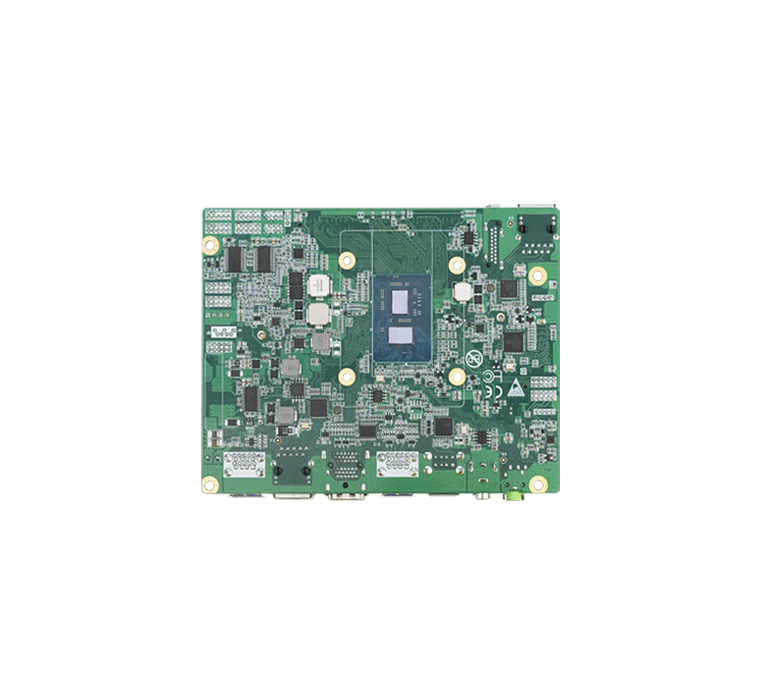

EMB-3204 搭载 Intel Elkhart Lake Celeron 低功耗处理器，可选 J6412（4核，2.0/2.6GHz，10W）或 J6426（4核，2.0GHz，10W）。3.5 英寸主板规格，尺寸 146×113.6mm，绿色 PCB。
内存支持单通道 DDR4 2400MHz，最高 32GB，1×SO-DIMM 插槽。网络配备 2×RJ45 网口，采用 Intel i225-AT 2.5GbE 控制器，支持 10/100/1000M/2.5G 自适应。
显示输出是 EMB-3204 的突出亮点：提供 3×HDMI2.0（最高 3840×2160@60Hz）、1×LVDS（可选 eDP，最高 1920×1080@60Hz）和 1×S-Video，共五路显示输出。存储提供 1×M.2 Key-M（2242/2280）NVMe SSD、1×M.2 Key-E（2230）WiFi/蓝牙和 1×SATA3.0。USB 提供前面板 4×USB3.0 + 2×USB2.0 及插针扩展 2×USB2.0。串口提供 4×RS232（2.0mm 2×5Pin，Pin9 支持 3.3V/5V/12V 可选）。音频提供 ALC897 Line Out。宽压输入 9~24V。工作温度 0~60℃，存储 -20~60℃，湿度 5~95% 非凝结。支持 Windows 10 和 Linux。
| EMB-3204 | |
| 处理器 | Intel Elkhart Lake Celeron J6412（4核，2.0/2.6GHz，10W）/ J6426（4核，2.0GHz，10W） |
| 芯片组 | Intel SoC |
| BIOS | 16Mb SPI FLASH |
| 内存规格 | DDR4 2400MHz |
| 最大内存容量 | 32GB |
| 内存插槽 | 1×SO-DIMM |
| M.2插槽 | 1×M.2 Key-M（2242/2280）NVMe + 1×M.2 Key-E（2230）WiFi/蓝牙 |
| SATA接口 | 1×SATA3.0（7Pins） |
| 显示输出 | 3×HDMI2.0（3840×2160@60Hz）+ 1×LVDS（可选 eDP，1920×1080@60Hz）+ 1×S-Video |
| USB接口 | 前面板 4×USB3.0 + 2×USB2.0；插针 2×USB2.0（2.54mm 2×5Pin） |
| 串口 | 4×RS232（2.0mm 2×5Pin，Pin9 支持 3.3V/5V/12V） |
| 网络接口 | 2×RJ45（Intel i225-AT，10/100/1000M/2.5G 自适应） |
| 音频 | ALC897，1×Line Out |
| 电源输入 | 宽压 9~24V DC |
| 工作温度 | 0~60℃ |
| 存储温度 | -20~60℃ |
| 工作湿度 | 5~95%（非凝结） |
| 主板规格 | 3.5″ 主板 146×113.6mm |
| PCB颜色 | 绿色（Green） |
| 操作系统 | Microsoft Windows 10 / Linux |
8.ZRT.80-1620-03-LFF（EMB-3204 eDP，J6412，1×SO-DIMM，2×LAN/4×COM/8×USB/1×SATA/3×HDMI+1×eDP+1×Video，9~24V，DDR4 4G，M.2 512G，散热器）
8.ZRT.80-1620-04-LFF（EMB-3204 LVDS，J6412，1×SO-DIMM，2×LAN/4×COM/8×USB/1×SATA/3×HDMI+1×LVDS+1×Video，9~24V，DDR4 4G，M.2 512G，散热器）
8.ZRT.80-1620-05-LFF（EMB-3204 LVDS，J6426，1×SO-DIMM，2×LAN/4×COM/8×USB/1×SATA/3×HDMI+1×LVDS+1×Video，9~24V，DDR4 4G，M.2 512G，散热器，包装）
8.ZRT.80-1620-06-LFF（EMB-3204 J6426，1×SO-DIMM，2×LAN/4×COM/8×USB/1×SATA/3×HDMI+1×LVDS+1×Video，9~24V，E320405B，包装）
