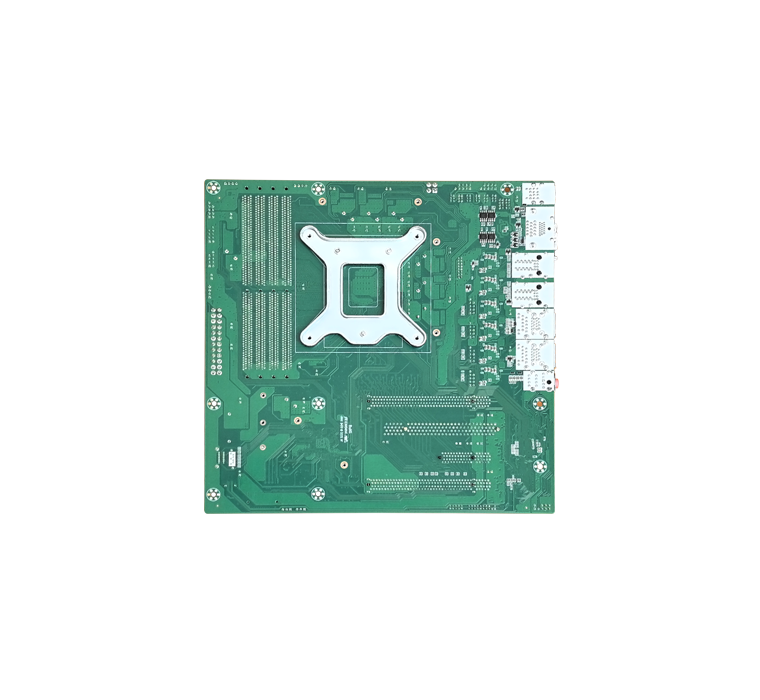

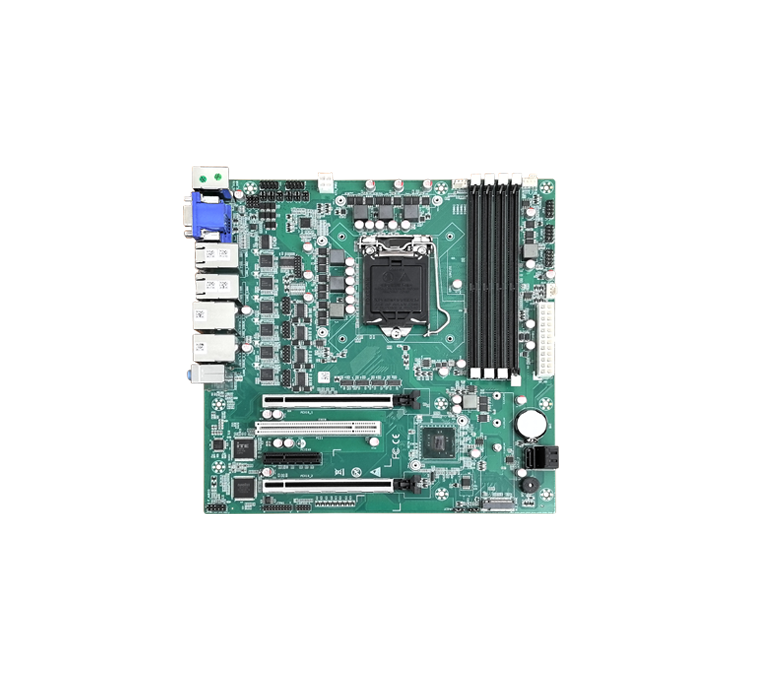

工业级mATX主板 EC9-Q170
EC9-Q170 是一款基于 Intel 第6/7/8/9代酷睿平台的 mATX（Micro-ATX）工业主板，采用 FCLGA1151 插槽与 DDR4 内存技术，配备 3×PCIe、4×SATA3.0 和 TPM2.0，为工业控制和嵌入式系统提供稳定可靠的计算平台。
型号：EC9-Q170
产品特性
1. 搭载 Intel 第6/7/8/9代 Skylake / Kaby Lake / Coffee Lake 处理器，FCLGA1151（不支持 i9-9900K）
2. mATX（Micro-ATX）规格工控板，244×220mm
3. 双通道 DDR4 最高 64GB，2×U-DIMM
4. 3×PCIe + 4×SATA3.0 + 1×M.2，扩展与存储齐全
5. Line Out + TPM2.0 + 看门狗，安全与音频齐备
6. HDMI + DP + VGA + LVDS 四路显示输出
7. 工作温度 0~60℃，支持 Windows 10 / Linux
EC9-Q170 搭载 Intel 第6/7/8/9代 Skylake / Kaby Lake / Coffee Lake 处理器，FCLGA1151 插槽（不支持 i9-9900K），搭配 Q170 芯片组。mATX（Micro-ATX）规格，尺寸 244×220mm。
内存支持双通道 DDR4，最高 64GB，2×U-DIMM 插槽。扩展提供 3×PCIe 插槽。存储提供 4×SATA3.0 和 1×M.2。显示输出支持 HDMI + DP + VGA + LVDS 四路显示。音频提供 Line Out，集成 TPM2.0 安全芯片和看门狗。工作温度 0~60℃，存储 -40~85℃。支持 Windows 10 和 Linux。
| EC9-Q170 | |
| 处理器 | Intel 第6/7/8/9代 Skylake / Kaby Lake / Coffee Lake，FCLGA1151（不支持 i9-9900K） |
| 芯片组 | Intel Q170 |
| BIOS | AMI EFI |
| 内存规格 | DDR4 |
| 最大内存容量 | 64GB |
| 内存插槽 | 2×U-DIMM |
| PCIe扩展 | 3×PCIe |
| M.2插槽 | 1×M.2 |
| SATA接口 | 4×SATA3.0 |
| 显示输出 | HDMI + DP + VGA + LVDS |
| 网络接口 | RJ45 网口 |
| USB接口 | 丰富 USB 接口 |
| 音频 | Line Out |
| TPM | TPM2.0 |
| 工作温度 | 0~60℃ |
| 存储温度 | -40~85℃ |
| 主板规格 | mATX 244×220mm |
| 操作系统 | Windows 10 / Linux |
8.ZRT.80-1655-07-LEE（EC9-Q170_V12，Q170，M.2×1，PCIe×3，SATA×4，LineOUT×1，Mini-PCIe×1）
