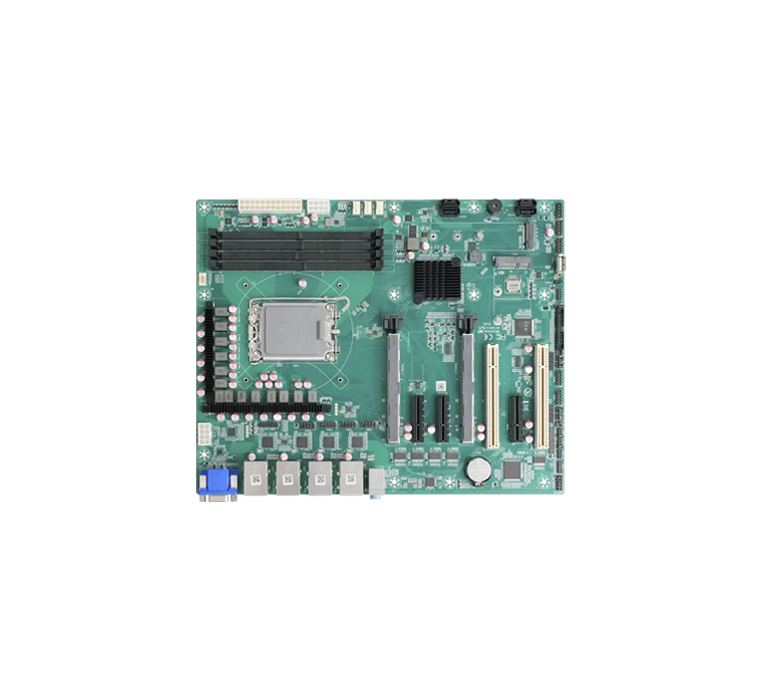

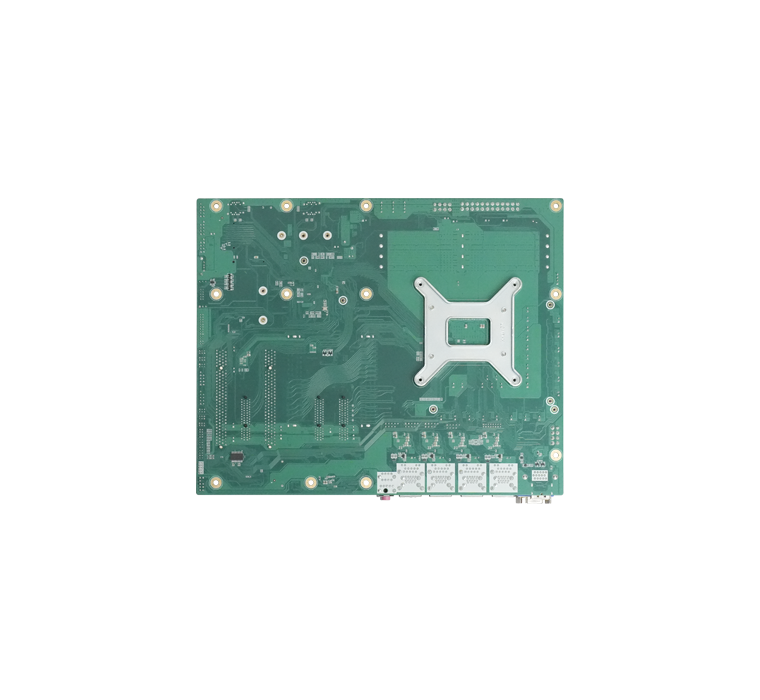

工业级ATX主板 EC0-Q670
EC0-Q670 是一款基于 Intel 第12/13/14代酷睿桌面平台的 ATX 工控板，采用 LGA1700 插槽与 DDR5 内存技术，配备 4×SATA3.0、4×M.2 和丰富的 PCIe/PCI/LPT/PS/2 扩展，为大型工业控制和边缘计算提供全面扩展能力。
型号：EC0-Q670
产品特性
1. 搭载 Intel 第12/13/14代 Bartlett Lake-S / Raptor Lake Refresh-S / Raptor Lake-S / Alder Lake-S 处理器，LGA1700，Core i3~i9 CPU
2. ATX 规格工控板，标准机箱兼容
3. 双通道 DDR5 最高 128GB，4×U-DIMM，支持 ECC
4. 4×SATA3.0 + 4×M.2（Key-M + Key-B + Key-E + Key-M 采集卡）+ 1×SIM，存储扩展丰富
5. 5×PCIe + 2×PCI + 1×LPT + 1×PS/2，工业扩展全面
6. Line Out + TPM2.0 + 看门狗，安全与音频齐备
7. 工作温度 0~60℃，支持 Windows 10/11 / Linux
EC0-Q670 搭载 Intel 第12代 Alder Lake-S、第13代 Raptor Lake-S、第14代 Meteor Lake-S Refresh 或 Bartlett Lake-S 处理器，LGA1700 插槽，搭载Q670芯片组，支持 i3 至 i9 全系列CPU。ATX 规格工控板，可安装到标准 ATX 机箱中。
内存支持双通道 DDR5，最高 128GB，4×U-DIMM 插槽，可选 ECC 纠错，满足大容量数据处理需求。存储提供 4×SATA3.0 和 4×M.2（Key-M NVMe + Key-B 4G/5G + Key-E WiFi + Key-M 采集卡），以及 1×SIM 卡槽。
扩展方面提供 5×PCIe 插槽和 2×PCI 插槽，另有 1×LPT 并口和 1×PS/2 接口，工业扩展能力全面。音频提供 Line Out，集成 TPM2.0 安全芯片和看门狗。工作温度 0~60℃，存储 -40~85℃。支持 Windows 10/11 和 Linux。
| EC0-Q670 | |
| 处理器 | Intel 第12/13/14代 Bartlett Lake-S / Raptor Lake Refresh-S / Raptor Lake-S / Alder Lake-S，LGA1700 |
| 芯片组 | Intel Q670 |
| BIOS | AMI EFI |
| 内存规格 | DDR5 |
| 最大内存容量 | 128GB |
| 内存插槽 | 4×U-DIMM（支持 ECC） |
| PCIe扩展 | 5×PCIe |
| PCI扩展 | 2×PCI |
| M.2插槽 | 4×M.2（Key-M + Key-B + Key-E + Key-M 采集卡） |
| SIM卡槽 | 1×SIM |
| SATA接口 | 4×SATA3.0 |
| 并口 | 1×LPT |
| PS/2接口 | 1×PS/2 |
| 网络接口 | RJ45 网口 |
| USB接口 | 丰富 USB 接口 |
| 音频 | Line Out |
| TPM | TPM2.0 |
| 工作温度 | 0~60℃ |
| 存储温度 | -40~85℃ |
| 主板规格 | ATX 工控板 |
| 操作系统 | Windows 10/11 / Linux |
8.ZRT.50-1663-01-LEF（EC0-Q670_V01，Q670，M.2×1，Mini-PCIe×1，PCIe×5，PCI×2，LPT×1，PS/2×1，SATA×4，LineOUT×1）
